Zasada działania

Sterownik PLC

Ogólna zasada działania sterownika PLC

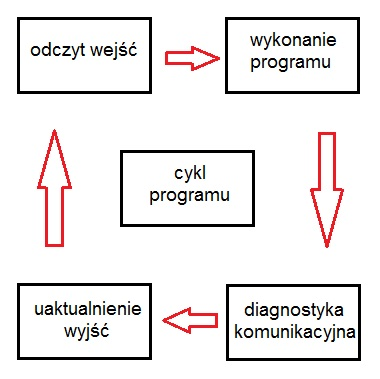

Sterownik PLC wykonuje instrukcje wprowadzonego do niego programu zawierającego szereg operacji sterujących pracą danego urządzenia. Istotna przy tym jest kolejność zapisanych instrukcji - sterownik wykonuje bowiem je w takiej kolejności w jakiej zostały zapisane. Aby można było wykonać program sterownik w I etapie pracy odczytuje stany wejść (sygnały podawane na wejścia sterownika np. z czujników) i w oparciu o nie tworzona jest tablica wejść. Następnie obraz ten jest wykorzystywany do realizacji programu i uwzględniany w trakcie realizacji poszczególnych rozkazów. Po wykonaniu ostatniej instrukcji programu tworzony jest tzw. obraz wyjść - odpowiednie sygnały trafiają na wyjście sterownika, a w konsekwencji urządzenia do nich podłączonego. Sterownik działa sekwencyjnie, cyklicznie  powtarzając operację tworzenia obrazu wejść, wykonania instrukcji programowych i tworzenia tablicy wyjść.
Oczywiście, powyższy opis jest bardzo uproszczony, ponieważ w trakcie pracy sterownik wykonuje jeszcze inne operacje jak choćby obsługa błędów, alarmów, przerwań czy też funkcje diagnostyczne.
